公交车车辆GPS专用调度管理系统概述

   随着经济的腾飞，城市车辆与日俱增，城市道路建设滞后，交通矛盾日益严重。为加强对公交、客运车辆的营运管理力度；预防交通事故的发生，确保行车安全；同时为交通事故分析提供科学参考依据，保障驾驶员的合法权益。针对公交、客运行业的市场需求，世纪畅行科技公司研发的公交、客运车辆GPS智能管理平台集全球卫星定位系统（GPS）、地理信息系统（GIS）、以及移动通信系统（GSM、GPRS）于一体，由软、硬件综合系统组成。

   我国国民经济的飞速发展,城市建设日新月异,城市交通问题日益严重,已成为严重影响许多大中城市发展的重点问题之一.由于城市公共交通具有客运量大,相对投资少,占有资源少,效率高,污染相对较少,人均占用道路少等优点(与小汽车比).大力优先发展公共交通,实现数字化,智能化城市交通管理,提高公共交通运营管理效率和社会服务水平,是适合中国国情的现代化大城市发展的必然要求。

   用现代化的智能交通（ITS）技术改造传统的公交产业,以信息化带动现代化.建设新型智能化,自动化的公交调度管理系统,把公交系统的管理,服务工作提高到新的水平。利用无限LED广告屏技术在车辆上安装广告屏后，可以发布天气预报等公共信息和商业广告信息，提升城市交通信息化水平。

   畅行科技公交车辆GPS智能管理平台可对车辆进行统一集中管理和实时监控调度，具有全天候、全路线车辆实时动态监控的功能，具有车辆跟踪、调度、监控、历史记录查询、安全报警、车辆档案管理等多种用途。

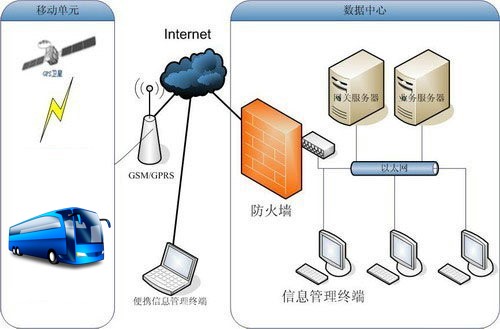

系统结构图

软件功能介绍

    1、地图工具

   放大：对监控地图进行放大，选中该工具点击地图放大到合适的位置。

   缩小：对监控地图进行缩小，选中该工具点击地图缩小的合适位置。

   平移：对监控地图视野进行移动，选中该工具偏移鼠标，选择监控范围。

   打印地图/导出地图：打印地图：打印出当前窗口中的地图内容。导出地图：把显示区域中的车辆实时监控窗口中的当前视野以图片的形式存储在指定位置。

   使用其它地图 ：在“车辆实时监控”窗口打开指定的地图文件。

   测距：此工具可以测算出地图上指定地点到指定地点之间的距离，同时可以测算出车辆行驶线路的距离。

   节点定义：用户可以在实时监控窗口中自定义车辆行驶线路主要经过的节点，节点为一个小矩形。

   区域定义：用户自定义区域线路时先将地图工具设置为区域定义工具，然后在实时监控窗口中绘制区域。绘制区域是逐个点点击，绘制完后双击地图，系统弹出保存区域的窗体，填写好区域名称后点击保存按钮保存区域或线路。

   位置定义：用户可以在实时监控窗口中定义经常要监控的地点。

   图层控制 ：用户可以自定义电子地图的显示信息及相关信息设置。

   查看区域车辆：用户用此工具可以在实时监控地图上查看指定区域内所有的车辆。

   查看位置信息 ：在地图上，鼠标放到某位置点上单击可以自动显示该点的信息(只限于使用位置定义所添加的点)。

   地理位置查询：显示用户所有自定义的位置信息，可以进行修改维护。

   自定义区域查询：显示用户所有自定义的区域，并可以进行修改维护。

   信息查询：用户可查询每个图层的地物名称。

   车辆运行状态：用户可以通过该工具直接在实时监控窗口的电子地图上点击相应车辆，系统便显示改车辆的运行状态及当前所在区域。

   视野控制（全图视野/设置全图视野/默认视野/设置默认视野）：将实时监控窗口的电子地图转到用户设置的全图视野范围；将当前实时监控窗口显示的电子地图视野设置为全图视野；将实时监控窗口中的电子地图视野转到用户设置的默认视野；将当前实时监控窗口显示的电子地图视野设置为默认视野。

   2、 系统

   导出当前视野：把显示区域中的车辆实时监控窗口中的当前视野以图片的形式存储在指定位置。

   打印地图：打印出当前窗口中的地图内容。

   修改密码：对用户密码进行修改。

   切换用户：不同用户监控可互相切换

   退出系统：当需要关闭监控系统时，请退出系统

   3、 监控

   点名：对指定的车辆进行点名查看，车台发回点名数据。

   车辆跟踪：根据情况选择实时单独跟踪指定车辆，在跟踪车辆窗口，会显示车辆实时运行的轨迹，及当前的经纬度、速度、方向、时间。

   实时跟踪：用户可以根据自己的需求设定GPS的位置上传时间（２秒－65000秒），车载终端自动计时上传位置信息（时间、经纬度、速度、方向、GPS状态信息）。

   取消报警：当车辆因超速、断电、越界、入界、卸料、应急等情况下报警的时候可以取消报警，及时处理警情

      应急报警：按下报警器时产生的报警。

      超速报警：当车辆行驶超过指定阈值时，车载终端会主动发出超速行驶报警数据。

      断电报警：在启用断电报警状态下，当车载设备使用备用电池时，会产生断电报警。

      网关报警：当车辆发生异常情况时，车主未及时向中心发送报警信息，车主下车后向中心报告情况，中心可以通过网关报警将车辆置为报警状态，以通知二级监控中心。同时车载设备会自动转到 3 秒发送一次位置数据（报警解除后恢复以前设置）。

      停车报警：当单次停车时间超过阈值则车载终端会发出停车报警。

      非法启动报警：用户车辆设防时，车辆非法开门。终端自动上报中心，并且发送用户短信到用户手机提醒用户。

      非法开门报警：用户车辆警戒时，车辆非法开门。终端自动上报中心，并且发送用户短信到用户手机提醒用户。

   关闭油路：强制关闭油路为立即切断车辆油路。

   恢复油路：车辆重新恢复油路。

   远程复位：当车载设备发生故障时，可以远程重启车机。

   语音播报：向语音播报器发送所选的语音指令（越界报警、疲劳驾驶、前方200米减速行驶)。（带＊功能产品都属选择配件）

   设备状态：用户可查询设备状态（设备状态包括采样时间，ACC开和ACC关，车机现在状况）

   查看版本 ：查询设备出厂设置及设备版本、功能、型号。

   立即拍照：按照需求通过车载设备外接的摄像头对车内外状况进行实时拍照，查看实时的图片数据。摄像头１、２、３、４是指外接的四路摄像头，图像质量１、２、３、４分别表示图像效果最好、良好、好、一般。点击拍照可以实时传回车内的图像数据，保存按钮可以保存图片到电脑上。可以针对车辆各个方位抓拍照片，上传到中心，让你在监控室了解车辆的车内动态。

   调度短信： 用户可以通过此模块向指定车辆发送100字以内的GPRS调度短信，司机通过手柄或调度屏接收到调度短信。司机也可以通过手柄或调度屏向中心发送GPRS调度短信。

4、设置

   超速报警设置：当车辆行驶超过指定阈值时，车载终端会主动发出超速行驶报警数据。

   停车报警设置：当单次停车时间超过阈值则车载终端会发出停车报警。

   断电报警设置：在启用断电报警状态下，当车载设备使用备用电池时，会产生断电报警。

   疲劳驾驶：设置了疲劳驾驶，当车辆连续驾驶超过设置值的时候就会产生疲劳驾驶报警

   油量异常报警：当车辆设置了油表变化幅度之后，下降或者上升幅度超过设置值就自动报警

   外置设置：远程开启或者关闭终端外设功能，比如应急报警、空调检测、低电检测、门信检测、欠压报警、油量变化报警等

   服务号码设置：用户设置服务号码后，可以转发报警信息到用户指定的手机。

   里程重设：当车机里程发生错误的时候，可以远程设置车机里程

   采样时间设置：输入车载设备数据采样的时间间隔（单位秒、范围2-65535），设置后设备将按照您设定的时间间隔发送GPS位置数据。

   图标颜色设置：设定车辆显示图标，可以在车辆实时监控窗口中看到车辆在行驶、停止、报警、不定位状态下显示不同的颜色。

   系统设置：客户端连接服务器的设置，包括IP地址、端口、地图等设置

   常规设置：包括图元、显示、参数、运输管理专用设置，ERP连接设置等

5、查询

   流量查询：用户可以查询车机GPRS流量的使用情况，及时调节采样时间

   操作查询：用户可以查询一些设置的操作者

   行程回放：通过车辆行程回放来了解车辆历史的行驶情况，车辆行程回放时用户必须先选择指定回放的车辆，并选择回放的时间范围，点击查询，查询后轨迹数量会在明显信息栏显示。回放前用户可以自定义回放的电子地图，回放过程中用户可以自行调节回放速度、同时系统在明显信息中详细显示每点轨迹信息。车辆行程可以分三种模式，一是运动模式、二是点模式、三是全轨迹模式，运动模式回放时地图上只有一个车辆标志在运动，不留行驶轨迹，点轨迹回放时地图上有一个车辆图标在运动，同时用小园点和线显示车辆行驶的历史轨迹，轨迹回放完后可以查看违规停产轨迹、报警轨迹，全轨迹是一次将车辆指定时间段内的轨迹绘制出来（绘制出来的轨迹有轨迹线、轨迹点），然后进行分析。车辆行程回放中可以测算车辆在指定时间段内行驶的里程（测算的里程数是参照数，有一定误差，其误差值同位置数据采样间隔有关，当采样间隔为60秒一次，误差在10%以内，采样在3秒一次，误差在3％左右）。

6、公交专用

   线路管理：自定义线路，根据车辆轨迹线路，自定义起点和终点，定义线路名称，线路半径，首班车时间、末班车时间，自动生成线路，线路生成后在地图上自动显示，防止车辆不按实际路线行驶，超出规定路线自动产生越界报警！

   车辆归属：车辆归属，不同的车辆归属到不同的线路，方便车辆线路管理。

   站点管理：对新增的站点进行删除 修改

   站点归属：对站点进行归属，分为上下站点和下行站点，站点时间（分）是指站与站之间的行车时间，例如需要5分钟就填写5，以此类推！

   排班管理：对不同线路的车辆发车进行排班，排班方式分为：同行上滚、同行下滚、异行上滚、异行下滚，班次：既是发车的班次，几点几分第一班、几点几分第二班，首行上/下：第一步需要从起点发的就是首行上行，从终点发的就是首行下行。详细信息：各个班次发车的具体时间。

7、报表

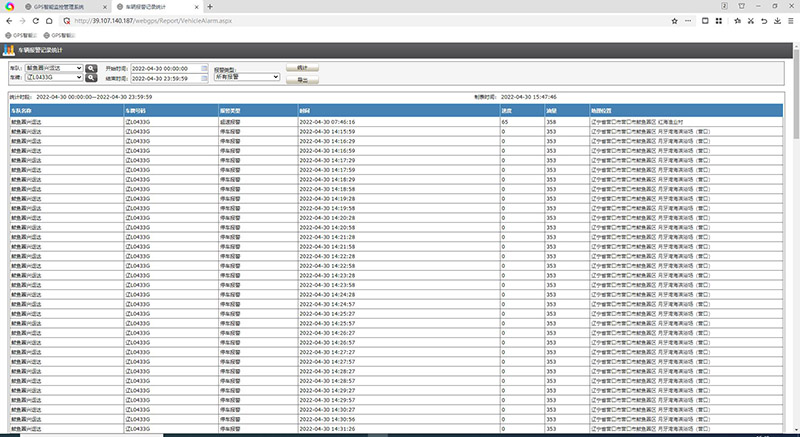

   报警统计：用户可以通过日期、车辆及报警类型对报警记录进行查询。车辆报警记录统计表如下：

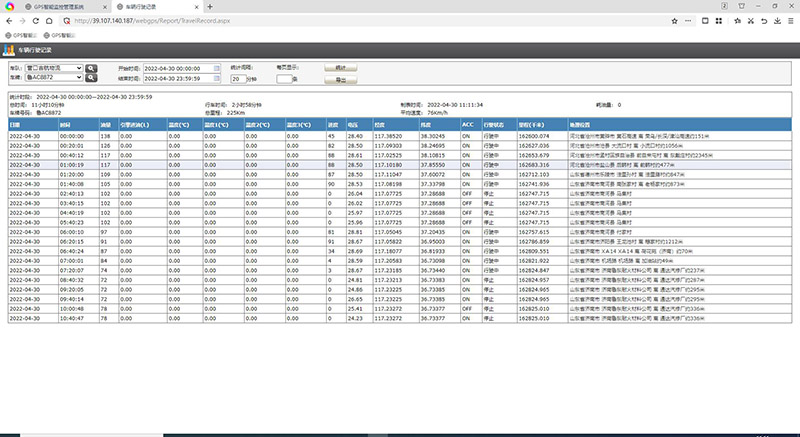

   行驶记录分析：用户可以按指定的时间间隔对车辆行驶数据进行分析。如下图：

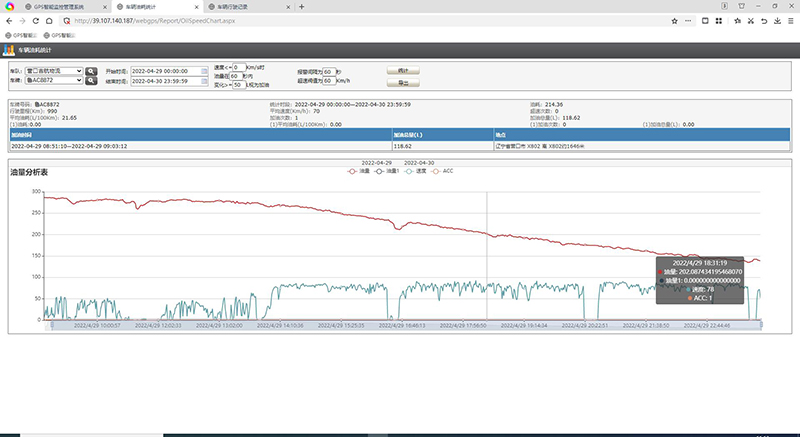

   油量分析：用户可以通车牌号、司机名称查询相关记录信息。

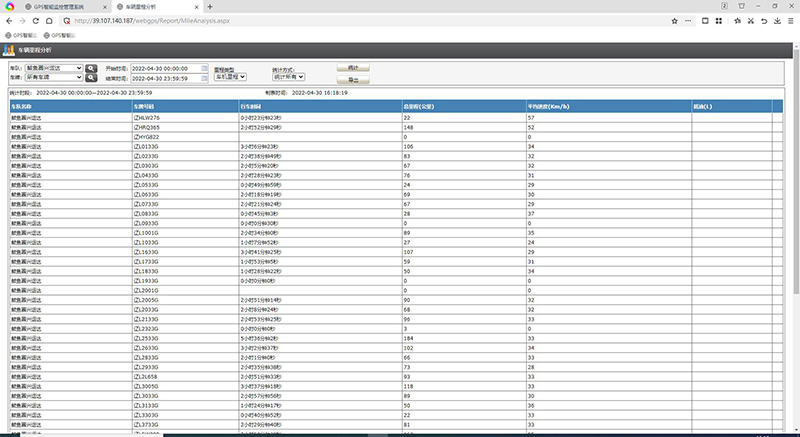

   里程统计：用户可以对指定的车队在某一时间段的行程进行分析。如下图：

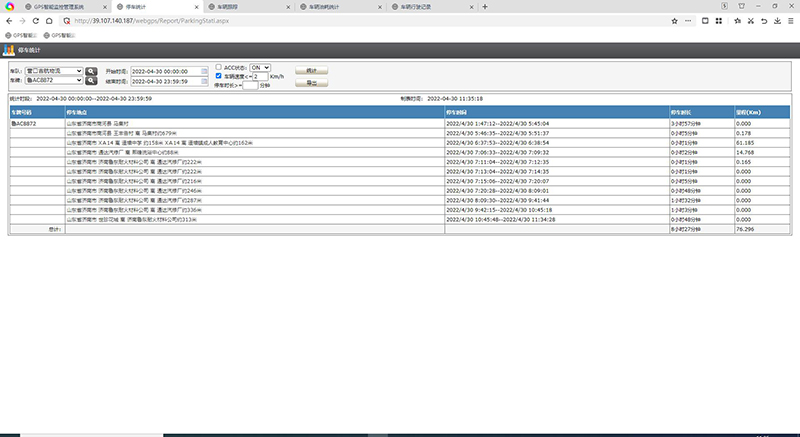

   停车/行驶时长表：用户可以对指定的车辆对某一时间段的停车/行驶时长分析。如下图：

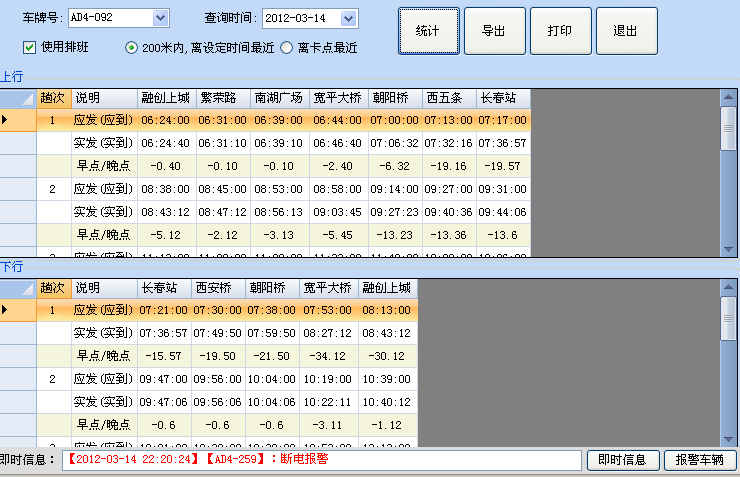

   公交卡点报表：用户对车辆到达没个站点的时间进行统计，如下图：

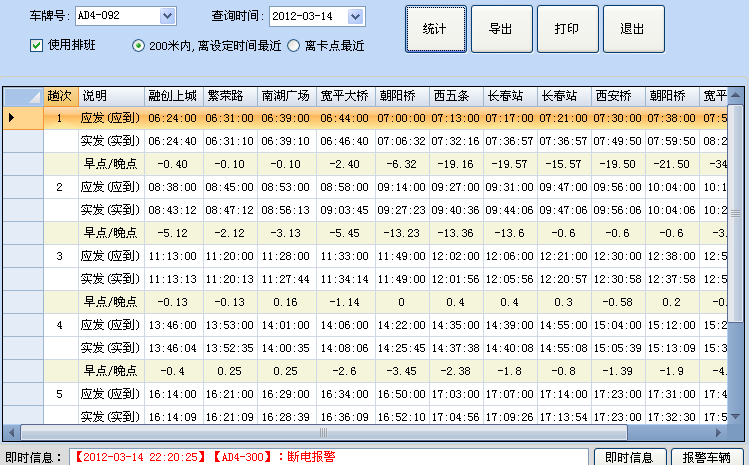

   公交卡点报表分：用户可以对指定的车辆对某一时间段的卸料情况进行统计分析,如下图：
